产品概述
管壳式换热器(shell and tube
heat exchanger)又称列管式换热器。是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。这种换热器结构较简单,操作可靠,可用各种结构材料(主要是金属材料)制造,能在高温、高压下使用,是目前应用广的类型。
目前国内外在化工生产中所用换热设备,管壳式换热器仍占主导地位。虽然它在换热效率、结构紧凑性和金属材料消耗等方面,不如其它新型换热设备,但它具有结构坚固、操作弹性大、适应性强、可靠程度高、选材范围广、处理能力大、能承受高温和高压等特点,所以在工程中仍得到广泛应用。
产品结构
由壳体、传热管束、管板、折流板(挡板)和管箱等部件组成。壳体多为圆筒形,内部装有管束,管束两端固定在管板上。进行换热的冷热两种流体,一种在管内流动,称为管程流体;另一种在管外流动,称为壳程流体。为提高管外流体的传热分系数,通常在壳体内安装若干挡板。挡板可提高壳程流体速度,迫使流体按规定路程多次横向通过管束,增强流体湍流程度。换热管在管板上可按等边三角形或正方形排列。等边三角形排列较紧凑,管外流体湍动程度高,传热分系数大;正方形排列则管外清洗方便,适用于易结垢的流体。
流体每通过管束一次称为一个管程;每通过壳体一次称为一个壳程。图示为简单的单壳程单管程换热器,简称为1-1型换热器。为提高管内流体速度,可在两端管箱内设置隔板,将全部管子均分成若干组。这样流体每次只通过部分管子,因而在管束中往返多次,这称为多管程。同样,为提高管外流速,也可在壳体内安装纵向挡板,迫使流体多次通过壳体空间,称为多壳程。多管程与多壳程可配合应用。
产品类型
由于管内外流体的温度不同,因之换热器的壳体与管束的温度也不同。如果两温度相差很大,换热器内将产生很大热应力,导致管子弯曲、断裂,或从管板上拉脱。因此,当管束与壳体温度差超过50℃时,需采取适当补偿措施,以消除或减少热应力。根据所采用的补偿措施,管壳式换热器可分为以下几种主要类型:
n 固定管板式换热器 管束两端的管板与壳体联成一体,结构简单,但只适用于冷热流体温度差不大,且壳程不需机械清洗时的换热操作。当温度差稍大而壳程压力又不太高时,可在壳体上安装有弹性的补偿圈,以减小热应力。
n 浮头式换热器 管束一端的管板可自由浮动,完全消除了热应力;且整个管束可从壳体中抽出,便于机械清洗和检修。浮头式换热器的应用较广,但结构比较复杂,造价较高。

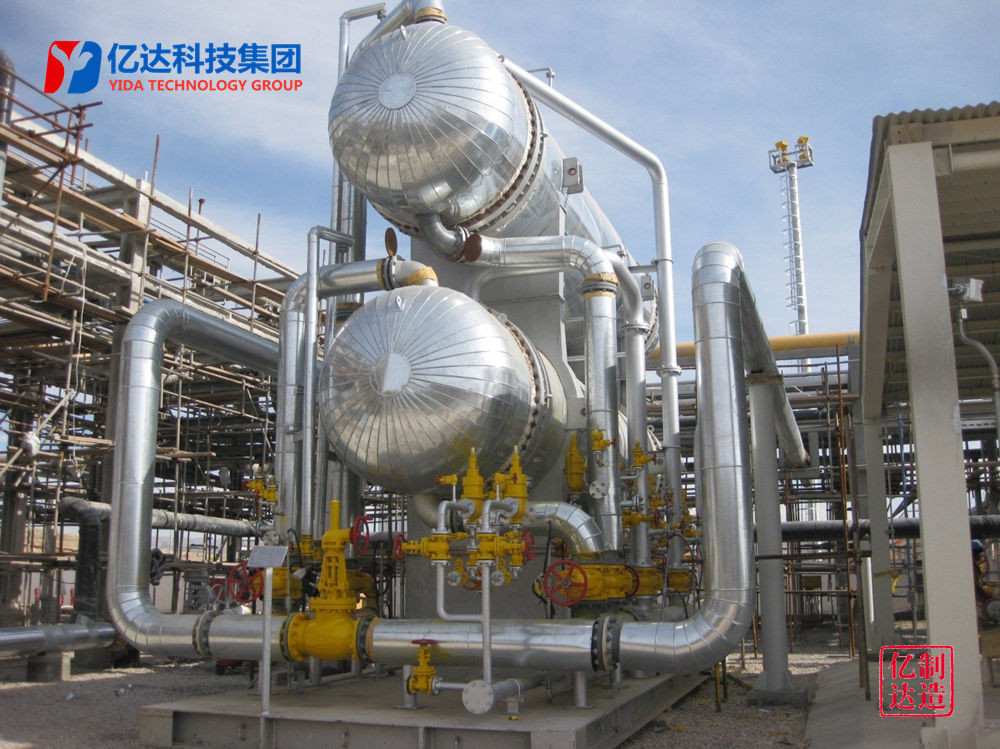

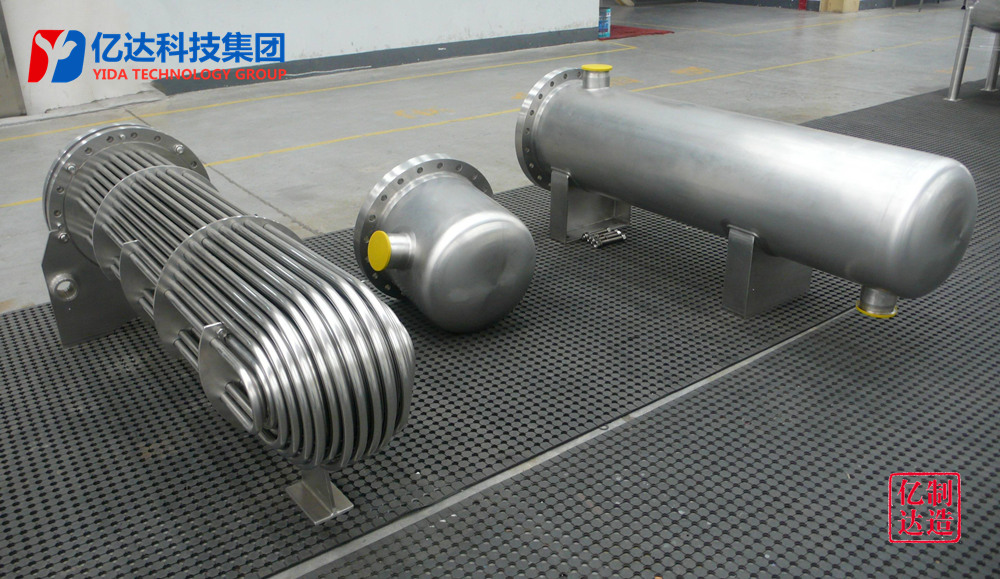

n U型管式换热器 每根换热管皆弯成U形,两端分别固定在同一管板上下两区,借助于管箱内的隔板分成进出口两室。此种换热器完全消除了热应力,结构比浮头式简单,但管程不易清洗。
流道的选择
进行换热的冷热两流体,按以下原则选择流道:
n 不洁净和易结垢流体宜走管程,因管内清洗较方便;
n 腐蚀性流体宜走管程,以免管束与壳体同时受腐蚀;
n 压力高的流体宜走管程,以免壳体承受压力;
n 饱和蒸汽宜走壳程,因蒸汽冷凝传热分系数与流速无关,且冷凝液容易排出;
n 若两流体温度差较大,选用固定管板式换热器时,宜使传热分系数大的流体走壳程,以减小热应力。
安装要点
n 热交换器应以*工作压力的1.5倍做水压试验,蒸汽部分应不低于蒸汽供汽压力加0.3MPa;热水部分应不低于0.4MPa。在试验压力下,保持10min压力不降。
n 管壳式换热器前端应留有抽卸管束的空间,即其封头于墙壁或屋顶的距离不得小于换热器的长度,设备运行操作通道净宽不宜小于0.8m。
n 各类阀门和仪表的安装高度应便于操作和观察。
n 加热器上部附件(一般指安全阀)的*点至建筑结构*点的垂直净距应满足安装检测的要求,并不得小于0.2m。
执行标准
n GB151-1999 《管壳式换热器》
n CJ/T 163-2002 《导流型容积式水加热器和半容积式水加热器(U型管束)》
n GB50242-2002 《建筑给水排水及采暖工程施工质量验收规范》
n 05R103 《热交换站工程设计施工图集》
n 01S122-1~10 《水加热器选用及安装》
